DSP) 고속 푸리에변환 (FFT) (1/2)

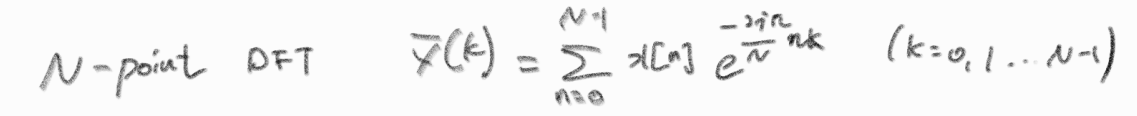

N-point DFT는 아래의 이전포스트에서 처럼, 다음과 같이 나타낼 수 있다.



https://99kh.tistory.com/20

DSP) Overlap-Add와 Overlap-Save 컨볼루션

N-point DFT







 이때, 쓰기 복잡시러운 exp부분을 아래와 같이 줄여 쓰자.

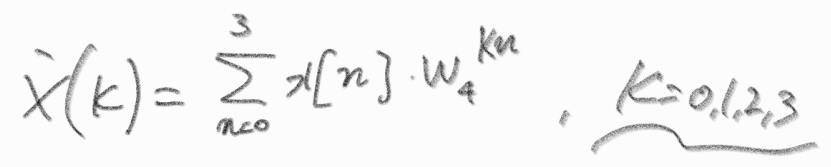

그럼, 예를 들어서 4-point DFT는 아래와 같이 나타낼 수 있다.

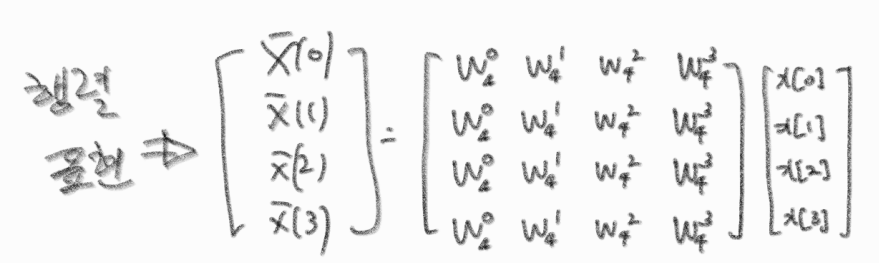

이 연산을 행렬로 표현하면 아래와 같다.

4-point DFT의 행렬 표현



이는, 단순 행렬계산 시 4 x 4로 총 16번의 계산이 들어가야함을 알 수 있다.

그런데, 사실 W_4 이친구는 exp을 줄여 쓴 것이므로, a+jb꼴의 복소수다. 따라서 곱셈의 수는 16보다 훨씬 많아진다.



이러저러해서 N-point DFT의 연산 시에 고려해야 할 사항은 아래와 같다.



N-point DFT는 N^2번의 곱셈이 필요하다 ( 1의 곱도 곱셈으로 세었을 때) 이는 너무 많은 연산을 필요로 한다.

따라서, 곱셈 연산횟수를 감소시키기 위해고안한 알고리즘이





고속 푸리에 변환 (FFT : Fast Fourier Transform)

인데, 이는 크게 DIT(Decimation In Time) 와 DIF(Decimation In Frequency)로 나뉜다.



두 경우 모두 하나의 가정을 가지고 출발한다.



N = 2 x N_1  라고 하자.







1. At DIT,

이산신호를 짝수항과 홀수항으로 분해할 수 있다.

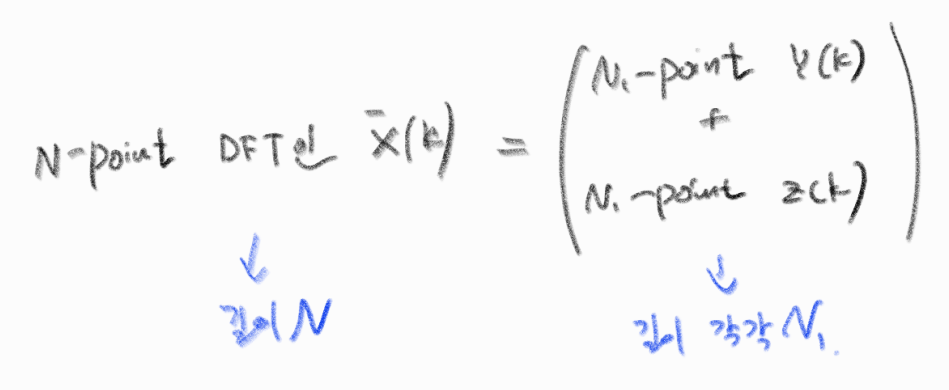

이때, 짝수항 x[2r]을 y[r]이라고 하고, 홀수항 x[2r+1]을 z[r]이라고 하자.

그럼, 총 길이는 N이지만, 짝수항 홀수항은 각각 N/2인 N_1이다.



이때,

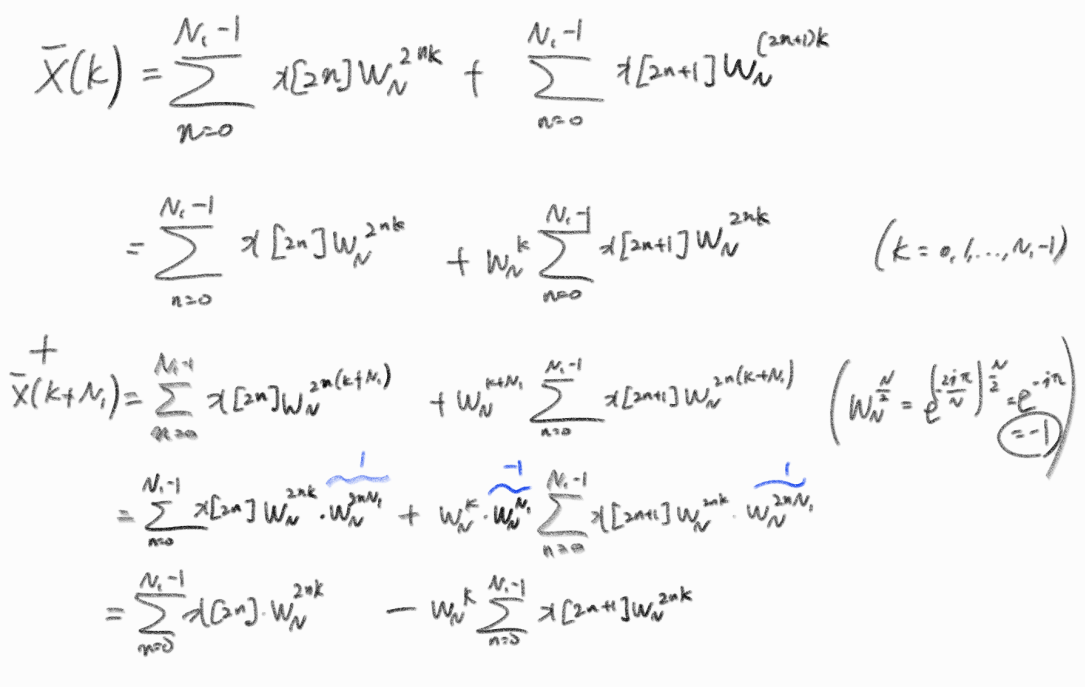

X(k)를 다시 쓰면,

와 같이 된다.

X(K)는 0부터 N/2 의 길이를 가지고, X(K+ N/2)sms N/2부터 N/2의 길이를 가져, 총 N의 길이를 가지는 X(k)가 구해진다.

이다.





만약 8-point DFT를 하는 경우엔,

위 그림과 같이 두 개의 4-point DFT 합으로 나타낼 수 있고,

두 개의 4-point DTF는 각각 두 개의 2-point DTF로 나타낼 수 있어, 최종에는 아래와 같이 나타낼 수 있다.



이러한 연산은 상술했듯이, 고속 푸리에 변환인데, 그렇다면 얼마나 연산이 줄어들까?



앞서 얘기했 듯, 그냥 DFT를 구하는 경우, 곱셈의 수는 N x N 즉, N의 제곱번 이다. ( 1을 곱하는 경우도 곱이라고 가정)

고속푸리에변환 DIT를 진행하는 경우, 각 계층(stage)마다 N/2의 곱셈이 존재하고, 계층(stage)는 log_2 (N)개 존재한다.

따라서 곱셈의 횟수는

이다.



글이 너무 길어져 다음 포스트에 글을 이어서 작성하겠다.



https://99kh.tistory.com/26
